ВООРУЖЕНИЕ: 1 пушка фирмы American Armament Corporation калибра 37 мм, 4 пулемета Colt MG38T калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса – 12,7, борт и корма – 12,7, крыша и днище – 6.35, башня – 6.35 – 12,7.

ДВИГАТЕЛЬ: Hercules RCLD, 6-цилиндровый, карбюраторный, воздушного охлаждения; мощность 174 л.с. (127 кВт) при 2600 об/мин.

ТРАНСМИССИЯ: главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах.

СКОРОСТЬ МАКС., км/ч: 53.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 28.

СРЕДСТВА СВЯЗИ: отсутствуют.

Light Tank M3/M5 General Stuart

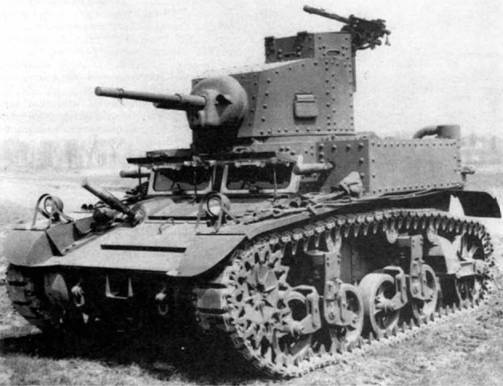

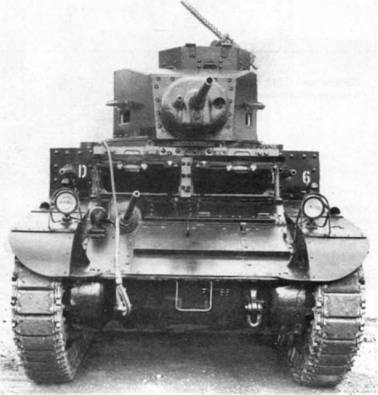

Один из первых серийных танков МЗ. 1941 г. У этой машины корпус и башня клепаные (слева). Танк МЗ со сварной башней (внизу)



Самый массовый и наиболее известный легкий танк периода второй мировой войны. Представлял собой прямое развитие легкого танка М2А4. Разрабатывался и производился фирмами American Саг and Foundry и Cadillac Саг Division (филиал фирмы General Motors). С 1941 по 1944 г. изготовлено 22 743 единицы.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

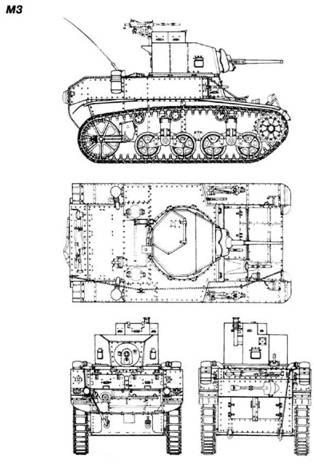

МЗ – первый вариант с клепаными корпусом и башней В процессе производства башня стала сварной, форму ее изменили – многогранную на подковообразную. Машины поздних выпусков имели частично сварной корпус. Боевая масса 12,43 т. Габариты 4531x2235x2515 мм. Часть машин оснащалась стабилизатором наведения пушки в вертикальной плоскости и дизелем Guiberson Т-1020-4 мощностью 210 л.с. Изготовлено 5811 единиц.

МЗА1 – ликвидирована командирская башенка и пулеметы в бортовых спонсо- нах. Корпус, ходовая часть и двигатель – без изменений. Изготовлено 4621 единица, из них – 211 с дизелем Guiberson Т- 1020-4.

МЗАЗ – полностью сварной корпус новой формы со скошенными скулами. Башня с развитой кормовой нишей, в которой размещена радиостанция. Вооружение, двигатель и ходовая часть – такие же, как у МЗА 1. Изготовлено 3427 единиц.



Легкие танки МЗ позднего выпуска с подковообразными сварными башнями. 1942 г.


М5 – силовая установка из двух карбюраторных 8-цилиндровых двигателей Cadillac Series 42 V8 суммарной мощностью 220 л.с. и автоматическая коробка передач Cadillac Hydra-Matic. Новый полностью сварной корпус с лобовой броней 63 мм. Башня и ходовая часть – как у МЗА1. Изготовлено 2074 единицы.

М5А1 – М5 с башней от МЗАЗ. Введено броневое прикрытие установки зенитного пулемета, ящик для снаряжения на корме башни и штампованные опорные катки. Изготовлено 6810 единиц.

Пераые 84 танка МЗ, полученные англичанами, прибыли в Северную Африку весной 1941 г. Ими укомплектовали 8-й гусарский полк (Kings Royal Irish Hussars) 4-й танковой бригады, входившей в состав 7-й танковой дивизии. Американскими танками заменили устаревшие английские крейсерские машины А9, А10 и А13. Причем "Стюарт" не уступал последним по подвижности, вооружению и броневой защите и значительно превосходил их по надежности и простоте эксплуатации.

Обозначения модификаций танков серии МЗ/М5 в английской армии:

Stuart I – МЗ;

Stuart II – МЗ с дизелем; поставлено 1829 единиц обеих модификаций.

Stuart III – МЗА1;

Stuart IV- МЗА1 с дизелем; поставлено 1594 единицы обеих модификаций.

Stuart V – МЗАЗ; поставлено 2045 единиц;

Stuart VI – М5 и М5А1; поставлено 1421 единица.

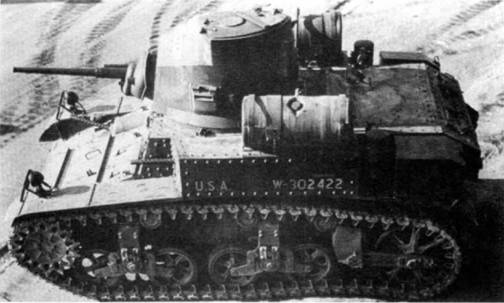

Легкий танк МЗ, подготовленный для действий в африканской пустыне. Американцы посчитали достаточным оснастить танк двумя 102-литровыми наружными топливными баками, соединенными с системой питания двигателя

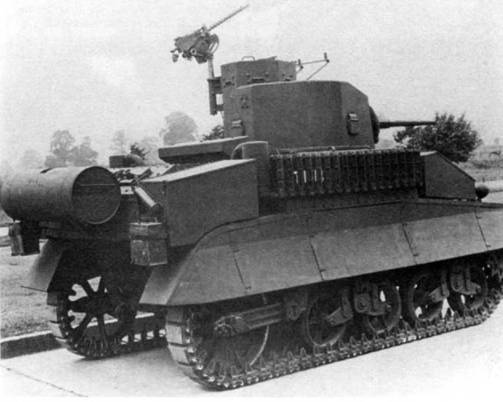

Легкий танк Stuart I, прошедший эталонное переоборудование для действий в Северной Африке. 1941 г. Англичане, в отличие от американцев, оснастили пустынный вариант значительно богаче. В британском варианте наружный топливный бак располагался на корме машины


Боевое крещение "стюарты" получили в ноябре 1941 г. в бою у Габр-Салеха. К этому моменту новыми танками укомплектовали все три полка 4-й танковой бригады. Эти полюбившиеся английским экипажам танки участвовали в боевых действиях до конца африканской кампании, причем первоначально они использовались как крейсерские, С учетом специфики театра "стюарты" оборудовали дополнительными наружными топливными баками, большими ящиками для амуниции и снаряжения.
